　　真空泵,真空泵廠家,XD型旋片式真空泵

　　一、XD型旋片式真空泵概述：

　　XD型旋片式真空泵為單級旋片式聯軸式結構。它的工作性能是高轉速，低噪聲，抽速快，效率高。XD型旋片式真空泵只需空氣冷卻，有防返油結構，防止泵油返入被抽系統，泵內裝有排氣過濾器，有效消除油霧，運轉平衡，振動小，可以在任意壓強下工作。XD型旋片式真空泵泵的技術參數2×10-2Pa，已普遍適用食品真空包裝，醫藥、印刷機械紙張輸送，玻璃工業輸送，真空夾具，干燥等單位的使用。

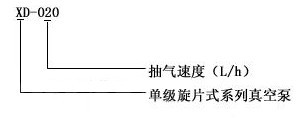

　　二、XD型旋片式真空泵的型號意義：

　　



　　四、XD型旋片式真空泵的使用范圍：

　　環境溫度： ≤40℃ (度)

　　抽氣速率： 10~250m3/h (立方/小時)

　　極限壓強： ≤2*10-2Pa (帕)

　　極限真空： ≤200Pa (帕)

　　氣體類型： 常溫無其它混合物的空氣

　　工作要求： 在6650pa到大氣壓的進口壓強下的連續工作時間

　　工作要求： 進口壓強小于1330pa的條件下，允許長時期連續工作

　　1、XD型旋片式真空泵適用于密閉系統的抽真空使用。如真空包裝、真空成形、真空吸引。

　　2、入口壓力范圍：100Pa~100000 Pa，超出此范圍工作真空泵排氣口將有油霧產生。XD型旋片式真空泵工作環境溫度和吸入氣體溫度應在5℃~40℃之間。

　　3、XD型旋片式真空泵不能抽除水或其它液體。不能抽除易爆、易燃、含氧量過高的、腐蝕性的氣體。

　　4、一般供應的電動機不防爆，如要求防爆或其它特殊要求時電動機必須符合相關的標準。

　　五、XD型旋片式真空泵的特點：

　　1、XD型旋片式真空泵可以在任意入口壓強下工作，最大的特點。

　　2、在XD型旋片式真空泵的內部裝有油霧消除器，能有效地消除泵排出的氣體中的油霧，避免油霧對周圍環境的污染。

　　3、在XD型旋片式真空泵的吸氣口裝有逆止閥，當泵停止時逆止閥與泵內專門設置的孔的聯合作用下，可以立即使泵與被抽系統隔離，防止泵油返入被抽系統，同時保持了被抽容器的真寬度，因而使用本型真空泵洋就可以不需要再配置帶有放氣的真空截止閥，從而可以減少用戶的使用費用。

　　4、XD型旋片式真空泵配有油氣分離器，它與油霧消除器一起組成了有效的消音系統，能消除排氣噪音，避免噪音污染。

　　5、XD型旋片式真空泵和電動機直接聯接安裝，采用空氣冷卻，不需水冷卻管道，因此本型是一種結構緊湊，安裝簡便的設備。

　　6、結構設計合理，振動小，不用地腳螺栓即可工作。

　　六、XD型旋片式真空泵的結構說明：

　　七、XD型旋片式真空泵的安裝尺寸圖:

　　八、XD型旋片式真空泵安裝方法：

　　1、XD型旋片式真空泵的安裝

　　XD型旋片式真空泵應水平安放。同于泵運轉時幾乎沒有振動一般可不固定。XD旋片式真空泵底部減振墊塊上有公制螺孔用以固定泵，不要在地面上推拉泵，以免損壞減振墊塊。

　　為保證XD型旋片式真空泵得到良好的冷卻，泵冷卻空氣進風口和出風口應距周圍物體30cm以上。為便于維修，建議在XD旋片式真空泵進氣口和排氣口前留0.4m的空隙。為方便放油可安裝帶放油盤的底座。

　　XD型旋片式真空泵發運的泵不帶油。安裝后，通過加油口緩慢注入所規定的真空泵油(見維護5.1)到油窗高度的3/4處。

　　2、XD型旋片式真空泵的電氣連接

　　XD型旋片式真空泵電氣接線必須由專業電工進行。應使用適當的電動機過載保護裝置。

　　單相220V50HZ的真空泵，必須保證電壓為220V±10%范圍內工作，如電壓低于220V，必須配交流電力穩壓器。不要常時間在低壓和高壓下工作，以免損壞電機。

　　XD型旋片式真空泵三相異步電動機接線完成后必須核對電動機旋向。電動機正確旋向為：從電動機尾部風扇端看電動機具軸的旋向為逆時針方向。

　　XD型旋片式真空泵檢查旋向時，吸氣口應打開或用橡膠板(厚度4mm以上)完全蓋住吸氣口，接通電源2~3秒。旋向正確的話，將在吸氣口感到強大的吸力或橡膠板被告緊緊吸住。如反向則對調三根電源線的中的任意二根。

　　注：XD型旋片式真空泵長時間在錯誤旋向下運轉，將損壞。

　　3、XD型旋片式真空泵的系統連接

　　XD型旋片式真空泵進氣管截而尺寸應不小于吸氣口尺寸且盡可能短。螺紋連接處用樂泰515或鐵弗龍帶進行真空密封。

　　如被抽氣體中含有灰塵雜時必須在泵進氣端安裝塵土過濾器。如有必要可接管排氣，排氣管應向下傾斜。

　　4、XD型旋片式真空泵的起動

　　確定油位后可起動XD旋片式真空泵。第一次起動和每一次改變接線以后都必須核對旋向后方可起動XD旋片式真空泵。

　　5、XD型旋片式真空泵的運轉

　　正常工作之前，宜關閉進氣管閥門，使泵在極限壓力狀態下運轉15分鐘以上，這樣能有效地抽除氣體中的水蒸汽。電動機不宜頻繁啟動(宜低于6次/小時)，在斷續循環工作時建議在泵進氣管道上安裝電磁閥，在非工作階段關閉電磁閥使泵在極限壓力狀態下工作，這樣電動機消耗的功率不多，但能有效地保護真空泵。

　　注：1.正常運轉時油分離器、泵休、泵蓋等處表面溫度將超過70℃，勿用手觸摸。2.XD型旋片式真空泵運轉時不能加油。

　　6、XD型旋片式真空泵的極限壓力測量

　　XD型旋片式真空泵極限壓力應直接在泵吸氣口用壓縮式真空計測量。泵首次使用、長期擱置后使用、換新油后使用都應封閉進氣口至少運轉1小時以后，使XD旋片式真空泵達到工作溫度和泵油充分脫氣后測量極限壓力。

　　九、XD型單級旋片式真空泵維護：

　　1、XD型旋片式真空泵的真空泵油

　　XD型旋片式真空泵一般應使用符合SH0528-92標準規定的真空泵油。環境溫度在10℃~40℃時ISO~VG100粘度等級的XD旋片式真空泵油。環境溫度在0℃~10℃時使用ISO~VG32粘度等級的真空泵油。真空泵運轉時必須保證油位在油窗高度的1/2-4/5處。應經常檢查油位和油的污染情況(建議每周一次)。如油位過低應停XD旋片式真空泵加入合適的真空泵油至油窗高度的4/5處。如果油被污染油將發黑、乳化、變稠、應及時換油。

　　2、XD型旋片式真空泵的更換真空泵油及油過濾器

　　建議泵第一次工作滿150小時后換油。以后每工作500小時換油。換油同時，應更換油過濾器。如果油受污染發黑、乳化、變稠應及時換油。并在加入新油之前清洗泵。

　　清洗，換油步驟：

　　1、停XD型旋片式真空泵將熱油放掉。

　　2、旋上放油塞運轉5~10秒。

　　3、將油放盡。

　　4、注入清洗用油(32號普通機械油)到油窗高度的3/4處。

　　5、運轉XD型旋片式真空泵5~10分鐘。

　　6、停泵，將油放掉。如油尚不能達到要求，重復4、5步驟。

　　7、旋上放油塞運轉5~10鈔。

　　8、將油放盡。

　　9、注入規定的新真空泵油。

　　3、XD型旋片式真空泵的更換排氣過濾器

　　如果泵溫明顯升高、電動機電流達到或超過額定電流，泵排氣口有油煙產生，則應檢查排氣過濾器是否堵塞，如堵塞，應及時更換?？稍诒眉佑涂滋幇惭b排氣壓力表，檢查過濾器是否堵塞。當壓力超過0.6bar(表壓力)時更換排氣過濾器。

　　4、XD型旋片式真空泵的清洗吸氣過濾網

　　吸氣濾網應保持清潔，以免抽速下降。

　　5、XD型旋片式真空泵的貯藏

　　如果泵長期擱置不用，應將油放盡并清洗泵，然后注入規定的新油放置在干燥場所。

　　6、XD型旋片式真空泵其它

　　A.用戶如需訂購維修備件，請告知XD旋片式真空泵的型號和機號。泵的型號和機號可在泵的銘牌上找到。

　　B.因有些維護修理工作需要一定的專業知識，設備和專用工具，詳情請與制造廠聯系。

　　C.泵搬運中應確保無油。不能撞擊油管，油過濾器等物

　　十、XD型旋片式真空泵的故障原因及排除方法
